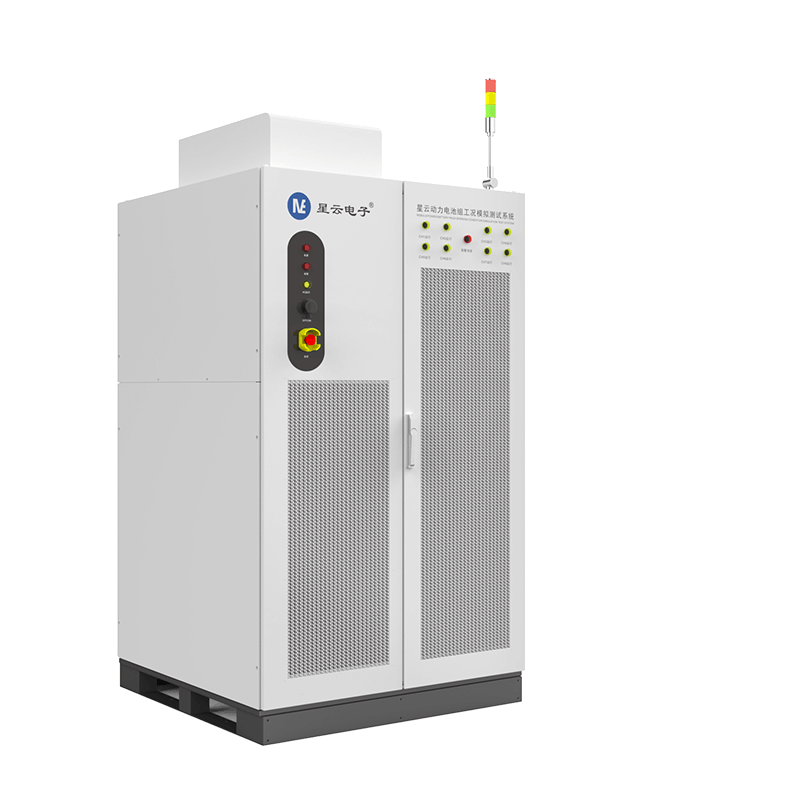

抖圈人生就是搏600kW800V
動力電池組工況模擬測試系統
一款能量回饋式、雙向多通道的高精密、高效節能型的充放電仿真測試設備，采用了三電平技術、全SiC功率器件、高頻技術，最大限度降低了整體重量、提升了電流動態響應，配合高精度分檔，能夠充分滿足電池測試的各種測試需求和場地需求。
應用場景
-
主機廠 -
實驗室
權威認證 實力見證
SiC三電平技術
96.1%能量回饋
DC？榭裳
可按用戶需求靈活組合
支持電流型擴展
可擴展至2800A
電壓輸出精度高
±0.02%F.S.（15~35℃）
電流輸出精度高
±0.03%F.S.（15~35℃）
SiC三電平技術高效節能

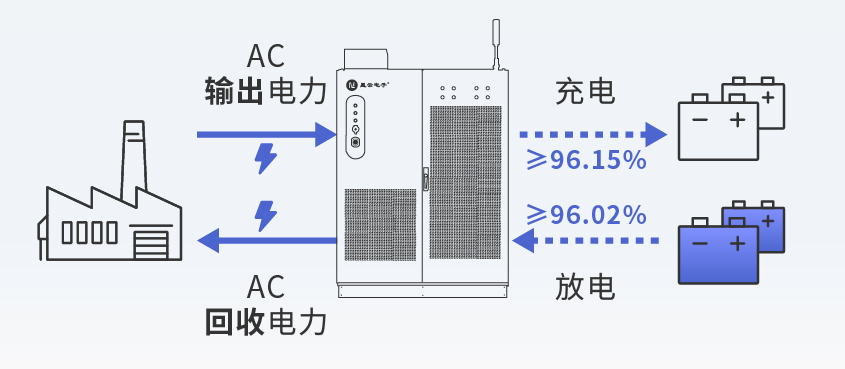

基于SiC功率器件的三電平技術，有效提高了電能回饋效率，充電效率最佳達到96.15%，與同類型設備相比，滿功率運行時，1小時可節約用電25.71kWh，24小時節約電能617.04kWh，1年最多可節約用電22.52萬kWh。
-

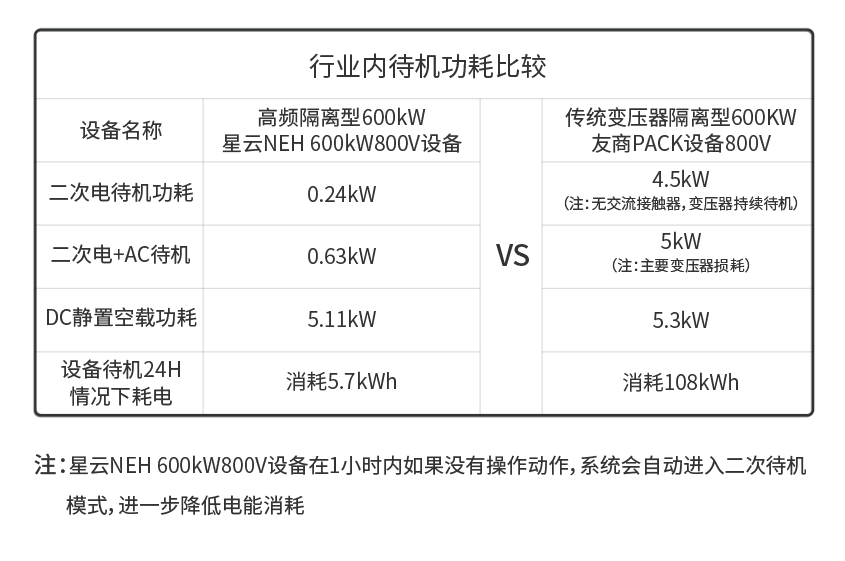

待機功耗低至0.24kW進一步降低電能消耗 -

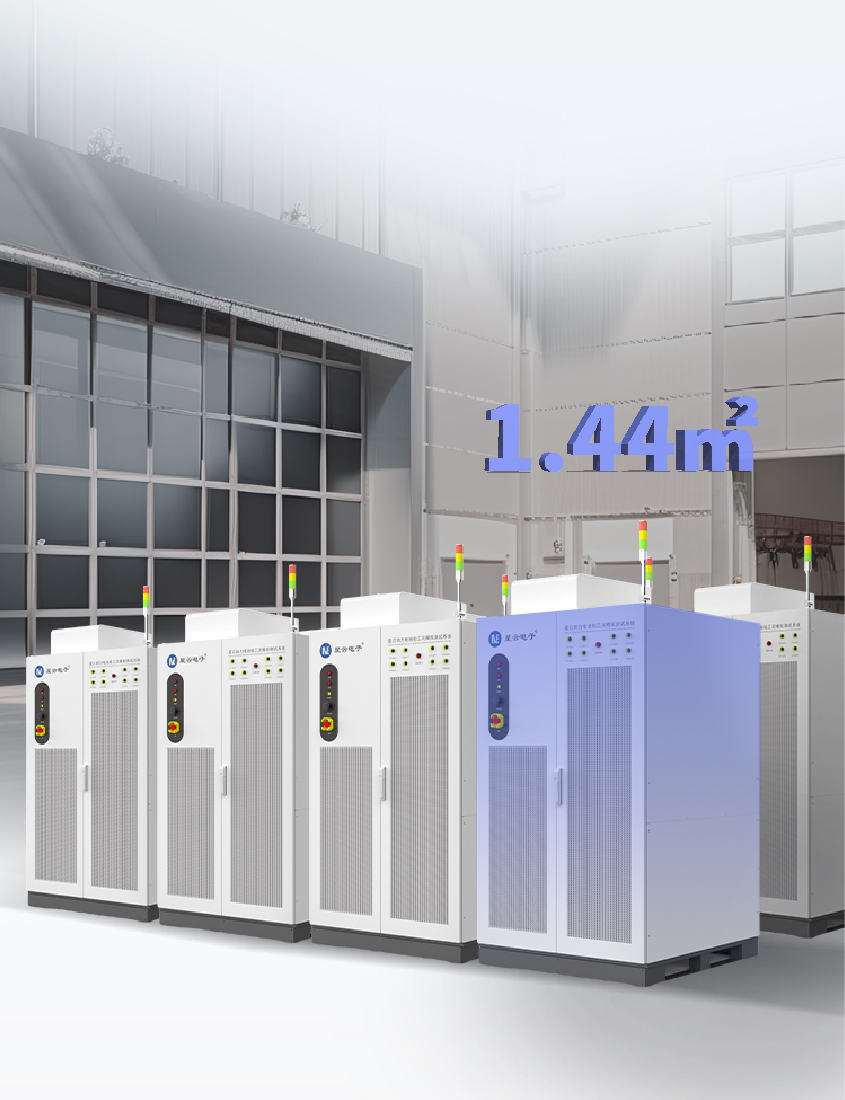

采用？榛咂蹈衾爰際極大降低了設備體積和重量，設備僅占地僅1.44㎡、重約1150kg。相比傳統設備體積縮減50%~60%、重量減輕60~70%。 -

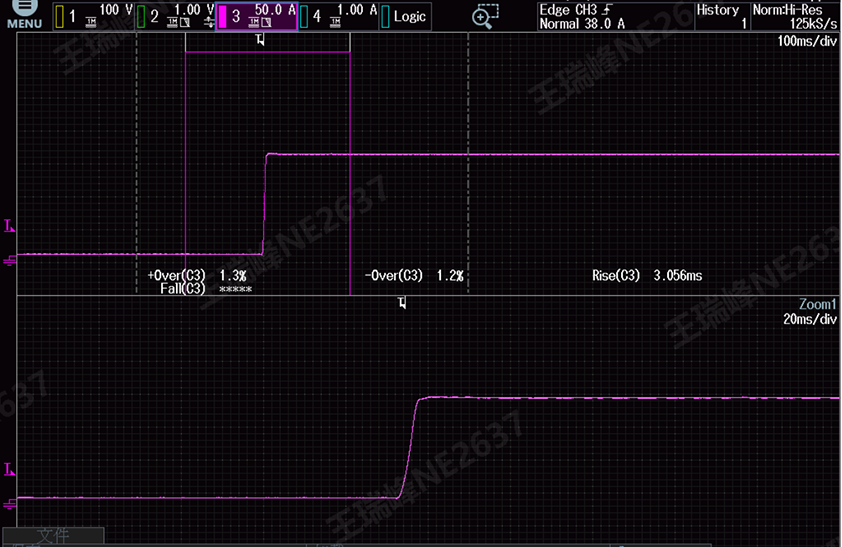

電流響應時間≤4ms 適合各種瞬時測試0A到-150A 實測3.05ms 電流響應( 10%~90% )

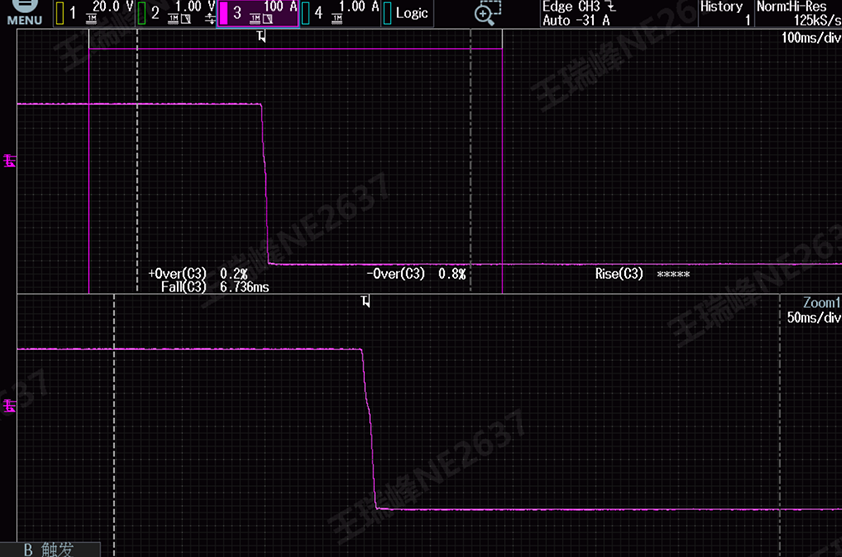

+150A到-300A 實測6.7ms 電流切換( +90%~-90% ) -

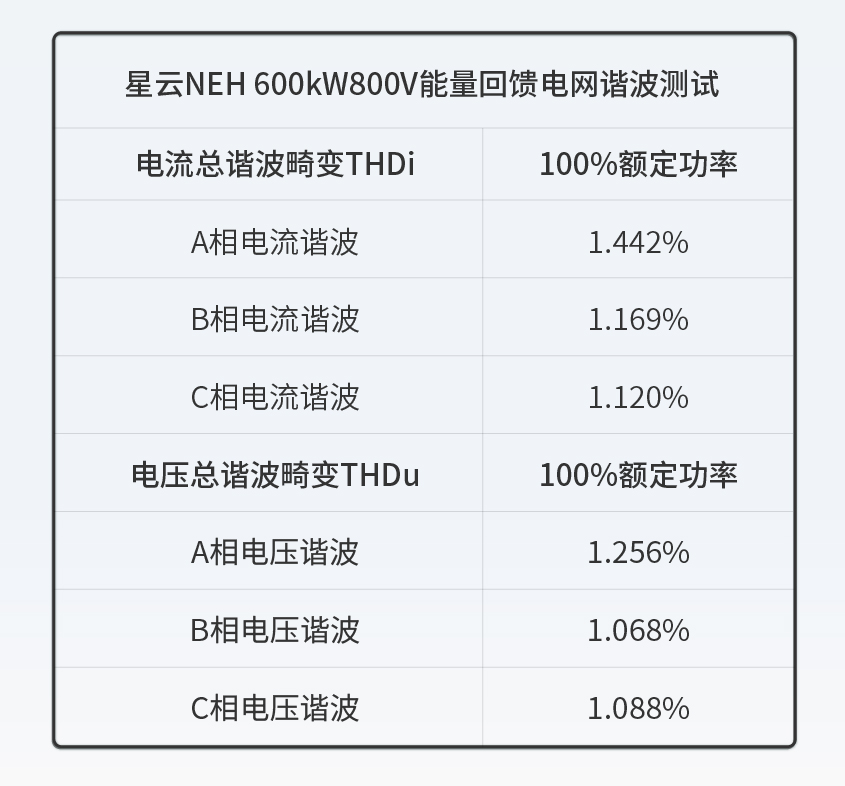

充放電諧波總畸變率低 提升電流質量高諧波會導致電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。抖圈人生就是搏NEH 600kW800V設備的充放電諧波總畸變率優于行業中對大功率設備的電網諧波要求，額定狀態下：
THDu電壓諧波≤1.5%
THDi電流諧波≤1.5% -

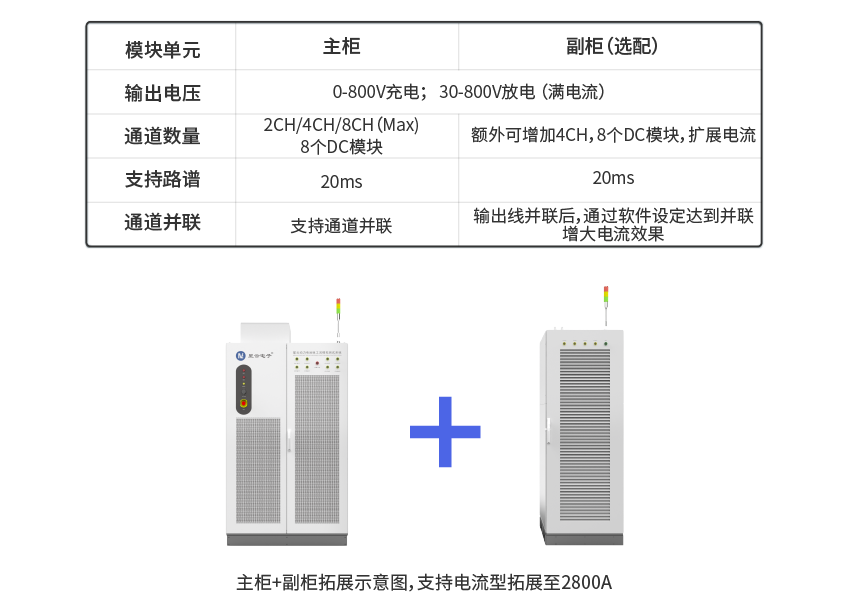

支持DC單元并聯拓展 可按用戶需求靈活組合支持跨柜拓展并聯，拓展更高的電流，實現客戶設備價值最大化。
基礎參數
-
產品型號BAT-NEH-60080015008-V007
-
輸入電源≥0.99（滿載）
-
能量回饋功能電池能量放電至交流電網（DC-AC模式）
-
DC側通道數2/4/8通道可選
-
隔離方式ACDC高頻隔離
-
電壓范圍（DC）充電：1V-800V；放電：30V-800V@600A
-
電流范圍±600A
-
可輸出最小電流45mA
-
電流分檔150A/300A/450A/600A
-
充電最佳轉換效率≥96.1%（電網側到電池側）-800V電池
-
放電最佳轉換效率≥96%（電池側到電網側）-800V電池
-
單通道最大功率600kw（max)
-
是否支持并聯是
-
尺寸（W*D*H mm）1200*1200*2000（不含防水罩）
-
重量約1150kg
